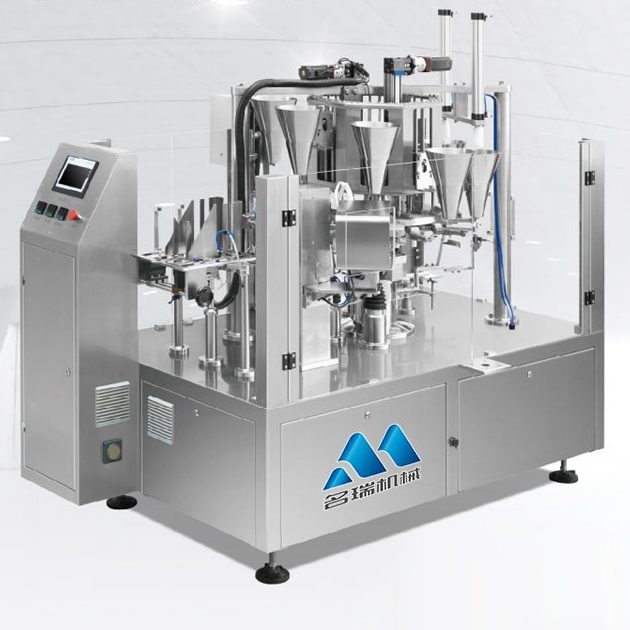

給袋式包裝機的套袋裝置的作業流程

給袋式包裝機的套袋裝置：

模仿人手工完成套袋工作的過程對套袋裝置的功能進行定義與設計。人手工完成套袋工作所需完成的主要步驟為：用手指撐開袋口，順著落料口把開口的預制袋套到落料口上，手指從袋口中退出，至此完成套袋工作，即套袋時需完成手指撐開袋、上舉套袋、手指退出袋三個動作。故套袋裝置的主要功能定義為：將已開口的預制袋撐開，然后套在充填裝置上并且撐袋支板順利從袋口退出。

給袋式包裝機套袋裝置的作業流程：

1.開始撐袋時，伺服電機2通過齒輪傳動使撐開機構所在平面與豎直方向平行，此時，撐袋桿上的撐袋支板就能夠探入已經開口的預制袋內，緊接著撐袋桿打開，預制袋袋口撐開且在張力作用下隨撐袋桿運動。

2.撐袋動作完成后，在伺服電機2的帶動下，撐開機構旋轉90°，使本來水平朝向的袋口豎直向上。

3.當袋口朝上時，由傳感器發送信號，伺服電機1開始工作，伺服電機1通過同步帶帶動撐開機構向上運動，直至將預制袋套到充填裝置撐袋板上。

4.兩撐袋桿合攏，貼靠在充填裝置的撐袋板兩側，在伺服電機2的作用下?lián)未鼦U向上旋轉，直至，撐袋桿上的撐袋支板從預制袋口退出。撐袋桿再次張開以避讓撐開的預制袋，撐開機構下落，套袋裝置恢復至初始位置。
